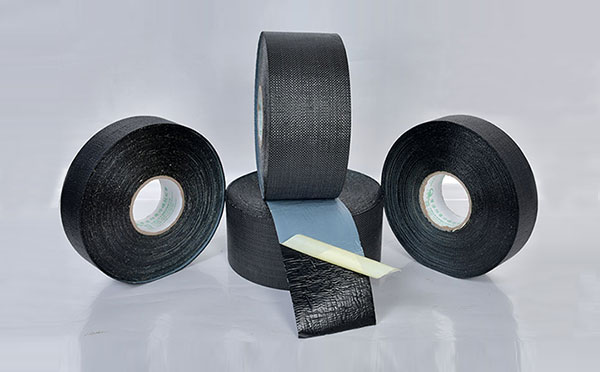

网状纤维聚丙烯胶粘带,又名:聚丙烯增强纤维防腐胶粘带,是由基膜、胶层和离型膜三部分组成。我公司2002年引进国外先进流程工艺,以抗紫外线高强度网状增强聚丙烯纤维织物做基材,采用丁基橡胶改性沥青做防腐胶层,通过热复合技术后复离型膜制成。其优异的抗拉强度和强大的粘接性能,能非常有效抵御土壤外部产生的应力和热膨胀,阻止防腐层变形和剥离。我公司生产的网状纤维聚丙烯胶粘带,依据SY/T0414标准经老化试验检测证明耐腐蚀寿命长达40~50年之久,二十余年来产品在石油、化工、天然气、城建等行业中的给排水、油气、煤气输送钢制管道和钢制地埋储罐及管道修复工程得到了广泛应用和好评,成为国内聚丙烯增强纤维防腐胶粘带实力厂家。其核心性能体现在基材结构强度、胶层粘接性能、耐环境老化能力、施工适应性四大维度,以下是其主要性能的详细说明:
高强度聚丙烯纤维编织成网状基材显著提升了聚丙烯基材的拉伸强度和抗撕裂性,使其在受力时不易断裂。通常拉伸强度可达20-40MPa,断裂伸长率在100%-300%之间,能适应被粘物的轻微形变,可抵抗土壤应力、外力冲击及热膨胀导致的蠕变破坏。
聚丙烯基材本身具有一定硬度,配合网状纤维的交织结构,胶带表面耐穿刺能力较强,可抵抗外界摩擦、碰撞或尖锐物体的损伤,保护被粘物表面。
聚丙烯的线性膨胀系数较低,且纤维网络限制了基材的收缩或膨胀,在温度变化(通常-40℃至80℃)下不易出现明显的尺寸变形,确保粘贴的稳定性。
丁基橡胶改性沥青防腐胶粘剂具有良好的初粘性,能快速贴合被粘表面;同时持粘性优异,长期使用中不易脱落,在压力或温度作用下可保持稳定粘结(持粘时间通常可达24小时以上不滑移)。
胶粘剂经特殊配方设计,具有一定的耐水、耐酸碱能力,能有效防止水、氧气及化学物质渗透,水蒸气渗透率24h<0.45mg/cm²,可在潮湿环境中使用,不易因水汽或化学介质侵蚀而失效。
胶层弹性优异,可填补管道表面微小凹凸,能有效粘结金属、混凝土、塑料、木材等多种表面,无需复杂预处理,适用性广泛。
聚丙烯基材和胶粘剂均具有抗紫外线老化能力,长期暴露在阳光下不易发生开裂、粉化或粘性衰退,适应户外长期暴露环境。同时耐高低温性能较好,可抵抗极端气候条件下的热胀冷缩,在极端气候中能保持性能稳定。
胶带本身不溶于多数有机溶剂,且能隔绝被粘物与外界腐蚀性介质(如土壤中的盐分、空气中的污染物)接触,常用于管道防腐层的补口、防腐等场景,在化工、油气输送等腐蚀性介质环境能保持好的性能。
多数产品采用无溶剂或低VOC(挥发性有机化合物)胶粘剂,符合环保标准,在施工和使用过程中对人体和环境影响较小。
胶带质地柔韧,可随被粘物的曲面(如管道弧度)贴合,施工时无需加热,直接手工缠绕或粘贴即可,单层缠绕即可达到SY/T0414标准要求的加强级或特加强级防腐层,节省工时和材料成本。
管道表面需除锈至St3级(手工)或Sa2.5级(机械),并涂刷底漆(部分型号可免底漆)以增强粘接效果。缠绕时需保持平衡张力,确保胶带紧贴管道表面,无空隙或皱折,避免防腐层失效。
紧密的纤维结构和均匀的胶层能有效阻隔水汽、气体渗透,在防水、防潮场景中可形成密封屏障。若局部出现破损,可直接裁剪胶带进行修补,无需整体更换,降低维护成本。
网状纤维聚丙烯胶粘带的核心优势在于增强型基材+稳定粘结+耐环境老化的组合,使其在工业防腐、建筑防水、重型包装等领域成为高效、可靠的材料。具体性能参数如下:
项目名称 型号 | 760-39 | 760-45 | 760-47 | 780-55 | 780-60 | 780-65 | 780-70 | |
总厚度mm | 1.00 | 1.10 | 1.20 | 1.40 | 1.50 | 1.65 | 1.80 | |
胶层厚度mm | 0.70 | 0.85 | 0.90 | 0.80 | 0.90 | 1.05 | 1.20 | |
基材厚度mm | 0.30±0.05 | 0.60±0.05 | ||||||
拉伸强度 | ≥65Mpa | |||||||
对底漆钢强度 | 23 ºC | ≥48 N/cm | ||||||
75 ºC | >15 N/cm | |||||||
对背材剥离强度 | ≥28N/cm | |||||||
阴极剥离 | 8.0mm | |||||||
吸水率 | <0.30% | |||||||
水蒸气透过率 | ≤0.35 g/m2·24h | |||||||
体积电阻率 | ≥1.5×1012Ω·m | |||||||
电气强度 | ≥35Mv/m | |||||||
抗冲击性 | 23N·m | |||||||
适用温度 | -34 ~ +85ºC |
