管道防腐专家-全民塑胶,聚丙烯防腐胶带,聚丙烯胶粘带实力厂家,20年专注于钢质管体管件外壁防腐蚀保护解决方案

夹克底胶

首页 > 管道防腐产品 > 夹克底胶

分享到:

夹克底胶



  夹克底胶,又名:改性EVA热熔胶,是我公司聚乙烯防腐层胶粘剂中的一种产品,主要用于埋地钢质管道聚乙烯包覆工艺(2PE夹克防腐)防腐胶粘剂。为丁基橡胶改性EVA聚物物型热熔胶。制造标准遵循了SY/T 0413-2002和GB/T 23257-2009技术指标要求,夹克底胶的粘接性和密封性以及抗老化性十分优异。为油气、化工管道提供优良的防腐蚀效果。采用浸涂方法预制,使用设备投资少、操作简便。该产品在国内已有近二十年应用历史,深得用户的信赖,我公司成为2PE防腐工程首选的管道防腐胶粘剂夹克底胶生产厂家。 3PE防腐胶粘剂共聚物底胶厂家。




产品特点

1、由于丁基橡胶的存在,使产品具有优异的憎水性和不透气性,粘接强度也从而增高,可有效阻止各种腐蚀介质的侵入。


2、由于共聚物EVA的混入,从而增加了胶粘剂的强度,增加了与聚乙烯层的兼容性,可有效防止聚乙烯层因各种因素引起的分层和开裂。


3、产品填补了同类粘剂中的粘弹性、自愈性。


4、还具有易熔化、易施工、熔融粘度低、涂层均匀等特性。

产品信息

产品分为:Ⅰ常温常用型(较高温度管道)、Ⅱ低温型(寒冷地区管道)

颜色:黑色

使用方法

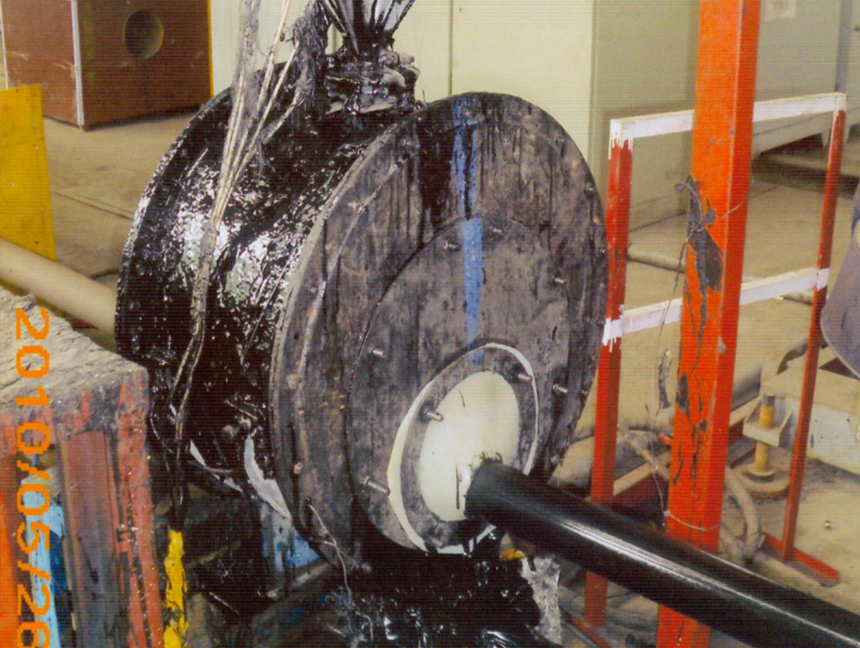

夹克底胶采用浸涂工艺涂覆:

1、将固体胶块放入电加热熔胶器中熔融。温度设置160~200℃(也可采用明火加热熔胶器),并进行搅拌,使熔融过程的胶块得到充分搅匀。避免因局部温度过高造成胶老化、胶焦。

2、将已熔融好的胶移至涂胶器内(涂胶器要有加热功能或保温效果),使胶保持于160℃左右。

3、将预热至70~90℃的钢管通过已调整好的涂胶器刮胶环,使熔融后的胶均匀涂到钢管外壁。

4、胶层的厚度、均匀程度与刮胶环控制的孔径、弹性和熔融后胶的温度有密切的关联。

性能指标

项 目

实测值

软化点,℃

≥95

≥90

180°剥离强度PE/钢,kN/m

室温

≥3.5

≥3.5

-10℃

/

≥2.5

针入度,1/10㎜

20±2

20±2

剪切强度,MPa

≥1.3

≥1.2

挥发份,%

≤0.2

≤0.3

吸水率,%

≤0.1

≤0.1

电气强度,KV/㎜

≥15.5

≥16.5

体积电阻率,Ω·m

≥1×1014

≥1×1014

100℃×100天热老化后,剥离强度保率,%

≥75

≥80

190℃旋转粘度,Pa.s

3-4.5

2-2.5

运输贮存

1、包装选用编织袋,25㎏/袋。

2、防潮、防油污、防溶剂、防酸碱、防阳光暴晒,注意明火。

3、在常温<35℃,相对湿度<75%的环境下存储。

4、保质期限12个月。

产品名称:
电  话:
地  区:
咨询留言:
验  证  码: 看不清验证码? 重新刷新!

版权所有:山东全民塑胶有限公司
号:鲁ICP备09078405号-6
鲁公网安备 37052102000187号
网站建设:东营远见网络   网站地图
