全民塑胶-聚丙烯增强纤维防腐胶粘带,网状纤维聚丙烯胶粘带老牌生产厂家

聚丙烯胶粘带

首页 > 聚丙烯胶粘带

分享到:

聚丙烯胶粘带



  聚丙烯胶粘带,系聚烯烃防腐胶粘带的包含产品,又名:网状纤维聚丙烯胶粘带,聚丙烯增强纤维防腐胶粘带。我公司早在2002年时引进国外先进流程工艺,参照当时国内的防腐胶粘带技术标准SY/T 0414-1998的性能指标,选用独特的耐紫外线网状聚丙烯增强编织纤维土工布做基材,以丁基橡胶和聚异丁烯等材料,将石油沥青改性后做胶粘层,通过热复合技术制成。明显特征胶层厚,覆有一层防粘隔离膜。聚丙烯胶粘带是一种无污染、无危害的环保型防腐胶粘带。近二十年来在石油、天燃气、煤气、化工和城建的钢质管道体、管件和地埋钢质储罐外防腐蚀保护中得到了广泛应用,深受国内外广大客户的信赖,在国内成为聚丙烯增强纤维防腐胶粘带实力厂家。




产品信息

1、颜色:黑色


2、适用管径:25mm~2200mm


3、胶带宽度:50~300mm


4、胶卷长度:15~120m


5、卷芯尺寸:38mm、76mm 纸芯或硬纸塑料卷芯


6、包装:纸箱 m2


7、可定制加工

产品特点

1、基材的网状增强纤维结构,达到了耐拉伸、耐压痕和抵抗由土壤应力产生的蠕变破坏效果,还具有独特的抗曲服、抗磨损、抗冲击能力。
2、高粘性的厚胶层与需防腐蚀保护的表层粘性极强,对防腐胶带自身搭接处粘合比较牢固,对凹凸的表面不会出现空隙,确保水和水蒸汽不渗透。
3、独特的选料和先进的工艺,保证了网状纤维聚丙烯胶粘带优异的耐热老化、耐腐蚀和抗电击性能。独具的耐紫外线能力,常期暴露空间不粉化、不脱落。
4、柔韧的基材、厚厚的胶层,使得该产品操作灵活,单层施工一次成型达到防腐层标准要求的加强级和特加强级,提高了工效,节省了综合成本。
5、使用简便,现场手工、工厂机械绕带均可。

使用方法

1、防腐时表面除锈、除焊渣、除毛刺、清油污和杂物,符合GB/T 8923要求,手工除锈应达St3级,机械除锈应达到Sa2.5级;对粘弹体材料保护时表面,保持清洁干燥,无松动无存在。
2、防腐时与底漆配合使用,使用时远离火源,搅拌均匀后用干净毛刷、滚刷或其他机械方法均匀涂敷。底漆涂刷5-10分钟表干后即可缠绕聚丙烯胶粘带;对粘弹体材料保护可不用底漆直接绕带。
3、在施工过程中要增大聚丙烯胶粘带的平衡涨力,达到紧贴于作业面,实现包平无空隙、无皱折效果。
4、施工温度:-5~+50℃;禁止雨、雪、雾天风湿度>85%情况下和沙较大环境下露天施工。

性能指标

项 目/型 号

760-39

760-43

760-45

760-47

780-55

780-60

780-65

总厚度mm

1.00

1.10

1.15

1.20

1.40

1.50

1.65

胶层厚度mm

0.70

0.80

0.85

0.90

1.10

0.90

1.05

基材厚度mm

0.30±0.05

0.60±0.05

拉伸强度

≥65 Mpa

对底
             漆钢
             剥离

在23 ºC

≥38 N/cm

在75 ºC

≥4.5 N/cm

对背材剥离强度
             在23 ºC

≥27N/cm

阴极剥离

8.0mm

吸水率

<0.25%

水蒸气透过率

≤0.35 g/m2·24h

体积电阻率

≥1.80×1012Ω·m

电气强度

≥35Mv/m

抗冲击性

23 N·m

适用温度

-34 ~ +85ºC

运输贮存

1、防暴晒、防雨淋、防冻保温、防止压坏变形。
2、在运输或存储中受到-5℃以下暴冻时,需在20℃左右存放48小时,方可使用。
3、应在相对湿度<75%、温度5~30℃库房中存放,并远离热源与明火。
4、保质期限12个月。
  • 1.0mm聚丙烯胶粘带测试报告

  • 1.1mm聚丙烯胶粘带测试报告

  • 1.15mm聚丙烯胶粘带测试报告

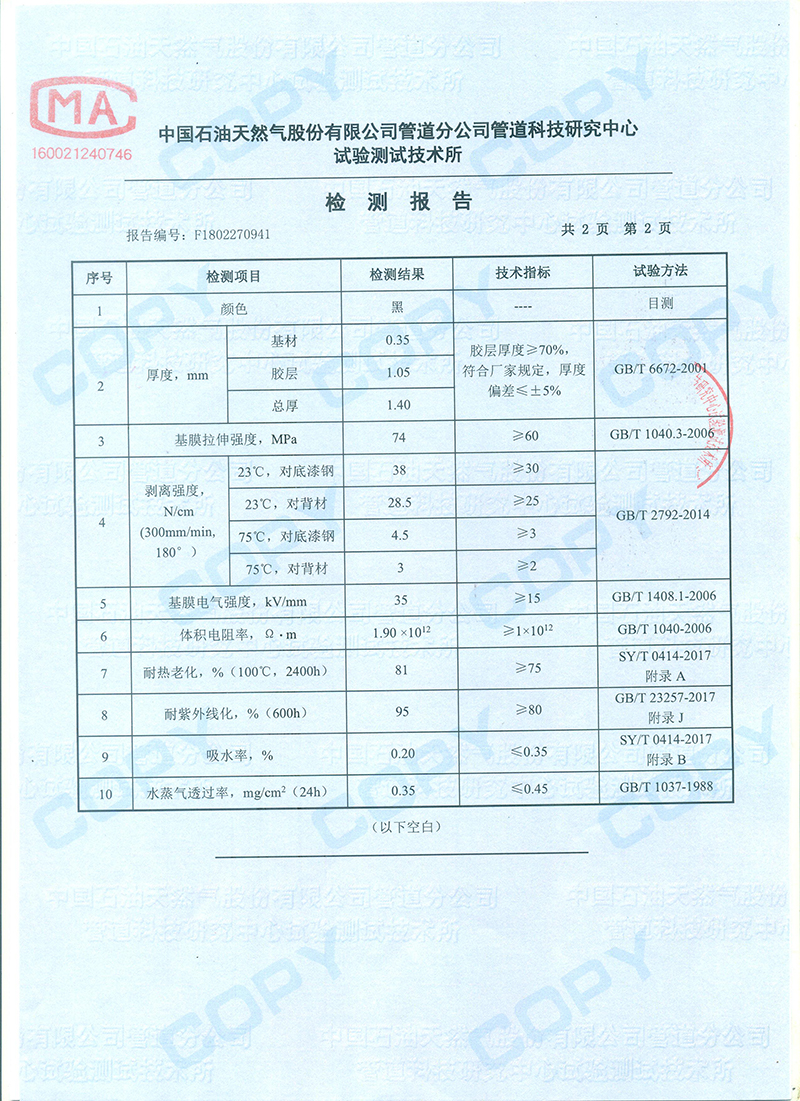

  • 1.4mm聚丙烯胶粘带测试报告

  • 1.5mm聚丙烯胶粘带测试报告

产品名称:
电  话:
地  区:
咨询留言:
验  证  码: 看不清验证码? 重新刷新!

版权所有:山东全民塑胶有限公司
号:鲁ICP备09078405号-6
鲁公网安备 37052102000187号
网站建设:东营远见网络   网站地图
