网状聚丙烯胶粘带，又名：聚丙烯胶粘带，她的粘结力是一个非常重要的产品性能指标。它关系到防腐层的密封性能，粘结力（剥离强度）大小直接影响到防腐蚀的长效性。聚丙烯胶粘带的粘结力，依据SY/T0414-2017标准，有两种表现形式。其一是胶粘带对底漆钢的粘结力，其二是胶粘带对背材的粘结力。判断网状聚丙烯胶粘带的粘结效果，需结合其“网状结构增强”和“胶粘层附着”的双重特性，从基础外观、物理测试、环境耐受性、实际应用反馈几个方面综合评估，具体如下。
1. 贴合度与无气泡/空鼓
胶带缠绕或粘贴后，用手沿胶带表面按压或用刮板轻刮，观察是否存在气泡、空鼓、褶皱。胶带与基材完全贴合，无任何隆起或空隙，网状纤维层与胶粘层无分离，则为合格。局部鼓起、有明显气泡，说明初始粘结不紧密，易后期脱落，则为不合格。
2. 边缘附着力
用手指捏住胶带边缘，轻轻向垂直于基材的方向拉扯，合格表现为边缘无翘起、无分层，胶粘层无脱离基材或胶带本体的情况。 不合格表现为边缘轻易翘起，或胶粘层残留于基材表面，说明初始粘结力不足。
3. 网状结构完整性
观察胶带表面的聚丙烯网状增强层，网状纤维无断裂、无松散，与胶粘层紧密结合则为合格；网状层断裂、纤维脱落，会导致胶带整体强度下降，间接影响粘结耐久性，就为不合格。

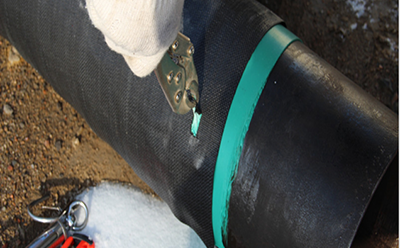

1. 剥离强度测试
工业级网状聚丙烯胶粘带的剥离强度通常要求≥5N/25mm；若用于高强度场景，需≥8N/25mm。若剥离时胶粘层发生内聚破坏，即胶带本体分层，而非从基材脱落，说明粘结力优于胶带自身强度，为更优结果。
2. 持粘性测试
按《GB/T 4851-2014 胶粘带持粘性试验方法》，在胶带粘贴后施加恒定载荷，观察胶带在规定时间内的位移量，判断其抗蠕变能力，即长期粘结稳定性。合格标准为24小时内位移量≤2mm，无完全脱落现象；若用于户外或长期受力场景，位移量需≤1mm。
3. 初粘性测试
反映胶带的“即时粘结能力”，将胶粘带贴合在测试基材（如钢材、PE涂层等）上，施加标准压力后立即测试其剥离强度，若剥离强度符合产品技术参数（如N/25mm），则初始粘附力合格。
温度影响：在极端温度（如-20℃至80℃）下测试粘结性能变化。
化学腐蚀：将胶粘带暴露于酸、碱、盐溶液中，观察是否发生膨胀、溶解或粘结失效。
湿度影响：在高湿度环境（如95% RH）中测试粘结强度是否下降。
管道缠绕场景：缠绕后1个月、3个月复查，胶带无因管道热胀冷缩导致的翘起、空鼓，接头处无开裂。
表面防护场景：如金属构件防护，经历雨水、温差后，胶带无脱落，基材无因胶带失效导致的锈蚀。
机械冲击场景：若用于机械防护，模拟轻微碰撞（如工具撞击）后，胶带无破损、无剥离，仍能紧密贴合基材。
通过以上步骤，可全面、准确判断网状聚丙烯胶粘带的粘结效果，确保胶粘带在复杂工况下实现长期、可靠的粘结性能。
