改善聚丙烯（PP）胶粘带的附着性，可以从基材表面处理、胶带与底漆适配、施工工艺优化、环境控制几个方面着手，同时结合胶带本身的材质特性（PP 基材表面能低、胶层与钢基材粘结易出现界面分离）针对性解决，最终实现胶带与钢基材、胶带层间的无间隙紧密粘结，附着性达标且长期稳定，以下是具体方法和分析：
聚丙烯（PP）属于非极性高分子材料，表面能低，直接粘接时胶粘剂难以浸润表面，导致附着力差，通过表面处理可显著提升附着性。PP 胶粘带的附着性影响因素有界面清洁度与粗糙度，钢表面的锈层、油污、浮尘、氧化皮会直接阻断胶层与基材的分子级粘结。
除锈等级必须达到Sa2.5 级白锈级，手工除锈 St3 级仅适用于临时小面积修复，严禁仅做简单打磨。处理后钢材表面无可见锈层、氧化皮、油污，仅留均匀的金属本色。喷砂 / 抛丸后粗糙度需在50~80μm，过浅胶层易打滑，过深会残留杂质且胶层无法完全填充微孔。用溶剂型除油剂或碱洗法清除表面油脂、蜡质、施工油污；除锈后用压缩空气吹扫表面浮砂、粉尘，确保无残留。Sa2.5 级除锈后，4 小时内必须涂底漆，若表面出现返锈，需重新除锈。
PP 胶粘带的胶层需与钢质管道专用聚烯烃底漆配合使用，底漆的作用是提高钢基材表面能、形成过渡粘结层，避免胶层与钢材直接接触出现界面剥离，底漆选择与施工的失误是附着性差的主要原因之一。按厂家要求的比例混合底漆，充分搅拌 5~10min，静置熟化，避免分层；用无毛刷、辊筒或无气喷涂涂刷底漆，总干膜厚度控制在20~40μm。底漆涂覆后，在常温下固化30~60min，触干无粘手，固化时间随温度降低延长，未完全固化严禁缠胶带。底漆固化后8 小时内必须缠绕胶带，超过时效底漆表面会结皮、吸附灰尘，需用砂纸轻磨后重新涂底漆。

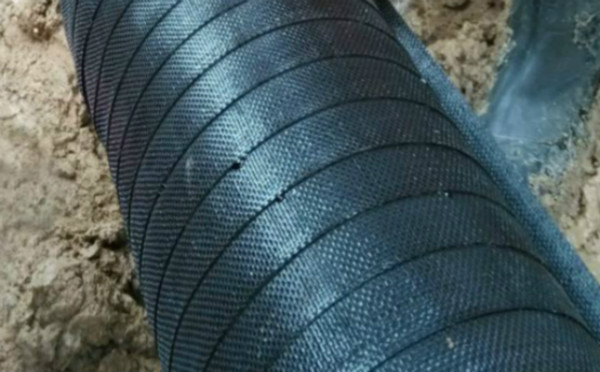

施工过程的压实、搭接、拉伸率控制，直接决定胶带与底漆、胶带层间的实际接触面积，接触面积越小，附着性越差，需严格遵循无气泡、无空隙、全贴合、强压实原则。
PP 胶粘带的胶层粘性、固化速度与环境温湿度高度相关，恶劣环境会直接降低初期附着性，且后期易出现界面分离，需严格控制施工环境。温度过低时，胶粘剂流动性差，难以浸润表面；温度过高可能导致材料变形或胶粘剂老化。
高湿度环境可能导致胶粘剂吸湿，降低附着力；低湿度环境可能加速胶粘剂固化，影响操作时间。胶带缠绕完成后，在常温下养护24h 以上（低温环境 48~72h），养护期间严禁碰撞、划伤胶带，不得立即下沟回填（土壤中的水分易侵入界面），养护完成后再进行电火花检测和后续工序。
改善 PP 胶粘带附着性的关键是高标准的表面处理，底漆与胶带的精准适配，精细化施工压实，环境与养护为保障四大环节，其中除锈、 配套底漆薄涂固化、随缠随强压实是重要的操作，现场施工中严格执行标准规范要求，可将胶带附着性提升 80% 以上。
