粘弹体防腐胶带 + 压敏胶型热收缩带的组合补口工艺，是当前高可靠性、免加热底漆、适应复杂工况的先进管道防腐补口技术，广泛应用于油气长输管线、城市燃气、海洋平台等关键部位。该方法充分发挥了粘弹体的自修复密封性与热缩带的机械保护性，特别适用于异形焊口、低温环境、抢修工程等场景。其内层为粘弹体防腐胶带，主要起防腐作用，但其本身的机械强度低，为了提高防腐层整体的机械强度，并保护粘弹体胶带，在外面包覆压敏胶型热收缩带，组成紧密的防腐蚀保护系统。具体施工方法及要求如下：
在温度和空气湿度均达到施工要求的条件下，用机械除锈设备（电动角磨机）清除管体表面浮锈，除锈等级达到ST2，打磨焊瘤、飞溅、毛刺，使表面平整。除锈后，用干布+丙酮擦拭，去除油污、盐分，采用热吹风机对管体表面进行干燥处理。

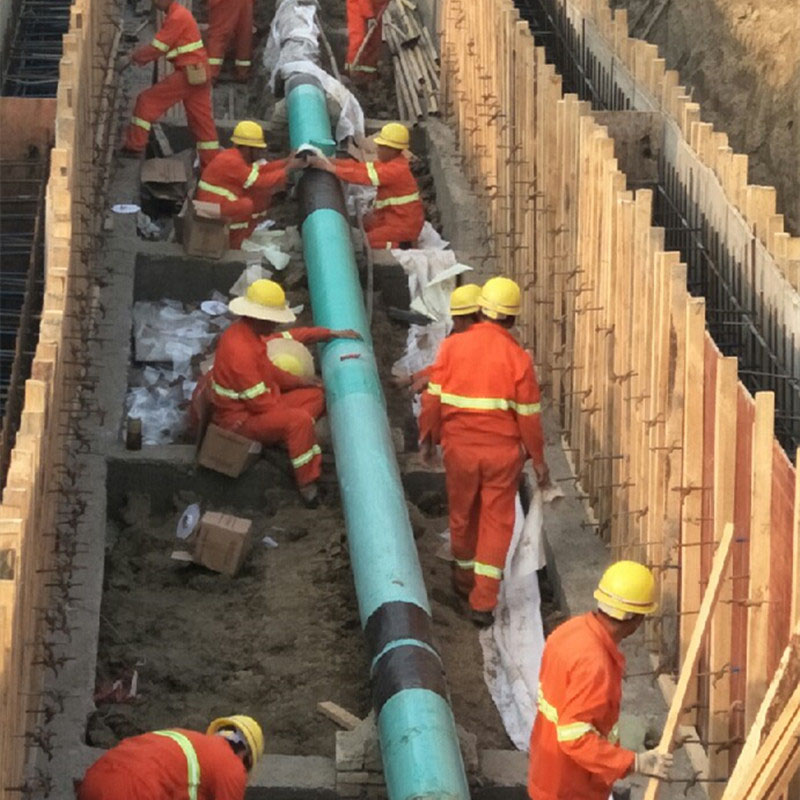

将粘弹体防腐胶带有黏性的一面缠绕在基体上，轻轻按压胶带时紧密地缠绕在基体表面。从焊缝中心向两侧延伸，覆盖原防腐层 ≥100 mm；手工拉伸以增强贴合力），螺旋缠绕；搭接宽度 ≥50%，用橡胶辊充分压实，确保无气泡、无缝隙，尤其焊缝凸起处。在施工之前不要剥离粘弹体防腐胶带上的隔离膜或隔离纸，在管道上边缠绕边剥离。第一圈垂直缠绕管道一周，之后连续不断的进行螺旋缠绕，结束的时候也要垂直缠绕管道一周。
将热缩带居中套在粘弹体外层，两侧搭接原防腐层 ≥100 mm；剥离离型膜，露出内层压敏胶；手动按压使其初步粘附于粘弹体表面；从中间向两端均匀加热（喷枪距离20–30 cm），使外层聚乙烯收缩紧贴；加热温度控制在 120–150℃（基材温度），避免过热碳化；边加热边用压辊滚压，排出空气，确保热缩带与粘弹体紧密复合。用胶条贴在固定片左右两侧位置，用加热器加热使其处于熔融状态，再用漆刀刮平。
自然冷却至室温；检查热缩带表面光滑、无气泡、无翘边；两侧胶边连续、粘弹体未被挤出；整体圆整，无“架桥”现象。
“粘弹体防腐胶带 + 压敏胶型热收缩带”是新一代免底漆、宽温域、高密封性的补口解决方案，特别适合复杂、低温、高要求工况。其核心在于粘弹体提供永久密封，热缩带提供机械铠甲，二者协同实现“1+1 > 2”的防护效果。
