粘弹体防腐材料胶带施工质量检查项目有哪些

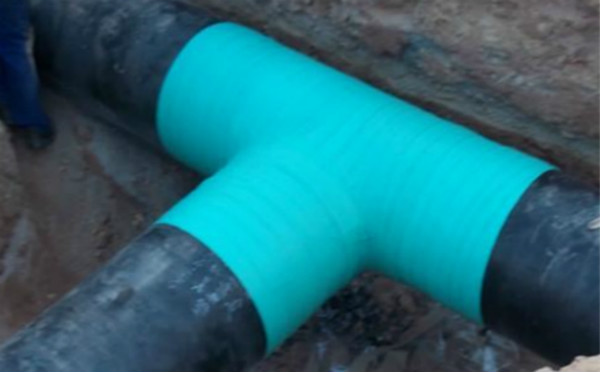

粘弹体防腐胶带凭借冷流自修复、可带微锈施工的特性，多用于管道焊口、法兰、阀门、储罐底板等异形部位防腐。为避免空鼓、翘边、密封失效等问题，确保防腐效果达到设计要求，施工完成后的质量检查必不可少，才能保障防腐长效性。

1. 外观检查

这是最基础且直观的检验环节。粘弹体防腐胶带缠绕完毕后，需对整个补口或防腐区域进行目测检查。合格的防腐层表面应保持平整，搭接均匀，无永久性气泡、皱折、空鼓、脱胶及破损等缺陷。边缘不应有翘起现象，且必须与基材完全贴合。若发现搭接部位存在轻微褶皱，需立即用手或工具按压，直至褶皱部位完全密封。

2. 厚度检测

防腐层的厚度是保障防腐性能的关键指标。检测时通常使用磁性测厚仪或超声波测厚仪，在补口位置任意选取截面，并沿圆周方向均匀分布测量多个点（通常至少4个点），以最薄点的数据为准。按照相关技术规范，粘弹体胶带防腐层（不含外带）的厚度通常应不低于1.8mm，具体数值需严格符合工程设计要求，局部偏薄部位重新补强缠绕。

3. 电火花漏点检测

此项目旨在检测防腐层是否存在肉眼不可见的针孔或微小缺陷。需使用专业的电火花检漏仪对整个防腐层表面进行100%扫描。检漏探头移动速度一般不大于0.3m/s，检漏电压需根据防腐层厚度设定（通常在10kV至15kV之间）。检测过程中以无打火花、无漏点为合格；一旦发现漏点，必须立即标记并进行修补，直至复检合格。

4. 密封性与粘结力测试

为验证粘弹体胶带与管体之间的实际粘结效果，需进行剥离测试。使用锋利刀刃在防腐层上环向划开一定宽度（如20mm宽、100mm长）的切口，直至管体或原防腐层。随后与管表面垂直剥离胶带，检查管体表面的粘弹体覆盖率。在常温条件下，粘弹体覆盖率应≥80%（部分高标准要求≥95%），且粘弹体平均驻留厚度应≥0.6mm。只有满足这些指标，才能证明防腐层形成了有效的密封与粘结。

在完成上述所有检查项目且均判定为合格后，方可进行外保护带的包覆及后续的管道下沟回填工序，回填土剔除石块、建筑垃圾，防止硬物划伤防腐层。
