热缩压敏带的组成和结构

热缩压敏带是一种专为管道防腐设计的复合材料，兼具热收缩贴合性与压敏胶粘结性，主要用于埋地 / 架空钢质管道的焊口补口、弯头防腐、法兰密封及旧管道修复，其组成和结构为多层复合体系，核心基材层 + 胶层，以下从组成材料、结构分层进行详细说明：

一、 热缩压敏带组成

热缩压敏带是由改性辐射交联聚乙烯基材＋丁基橡胶改性压敏胶+离型膜组成。内层改性辐射交联聚乙烯基材作为热收缩材料层，厚度0.8-1.5mm；中层是丁基橡胶改性压敏胶，胶层厚度0.7-2.0mm；外层通常采用聚乙烯或TPU离型膜等材料做保护层。

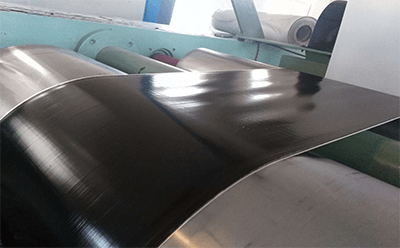

压敏胶粘剂为丁基橡胶改性聚异丁烯，胶粘剂经热挤出涂覆于辐射交联聚乙烯基材上，后复离型膜制成热缩压敏带卷，产品具有界面粘结牢固、机械稳定性高、耐水蒸气和氧气渗透性好、修补方法容易、施工能源消耗少、流水作业快、施工便携等特点。

为提升综合性能，各结构层会添加专用助剂，这些成分会直接影响产品的防腐耐久性，如添加于基材层的抗氧剂 / 光稳定剂、压敏胶层添加的增塑剂，另外可能还会添加防霉剂 / 杀菌剂等。

二、 结构优势

区别于普通冷缠带（仅靠压敏胶粘结）和普通热缩带（需配套热熔胶），热缩压敏带施工时无需额外涂胶：加热后基材收缩产生箍紧力，胶层熔融填充缝隙，形成 “机械箍紧 + 粘结密封” 的双重防腐结构，密封性优于单一结构材料。

胶层与钢质管道、聚乙烯防腐层（如 3PE 防腐管）的粘结强度≥50N/cm，满足埋地管道抗土壤应力要求；基材层耐击穿电压≥25kV/mm，可抵御土壤杂散电流腐蚀，适配石油化工管道的阴极保护系统。
