1、在缠绕聚丙烯胶粘带时，如焊缝两侧可能产生空隙（指螺旋管），可采用与底漆及胶粘带相容性较好的填充带，填充焊缝两侧；也可用较窄的胶条缠绕于焊缝上在施工，一次保证施工质量。
2、使用适当的机械或手动工具进行冷施工，但要保证聚丙烯胶粘带的均匀拉力。使聚丙烯胶粘带与涂刷完毕的钢管表面紧密连接。

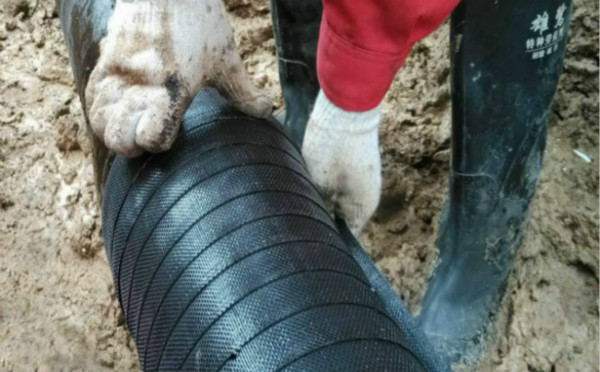

3、在涂好底漆的钢管上，按搭接要求缠绕胶粘带，胶带搭边在20-30mm，当一卷胶带不能缠完钢管时，胶带的始端与末端的搭接长度不得少于100mm。螺旋焊缝管缠绕胶粘带时，缠绕方向应与焊缝方向一致。在缠绕前最好将基带一端浸入底胶中约20mm，沾上底胶后再缠。对缠绕好的另一端也要求做同样的处理。
4、缠绕聚丙烯胶粘带时，边缘应平行，不得扭曲皱折，带端应压贴，使其不得翘起。缠绕后的胶粘带防腐层表面应平整、搭接均匀、无气泡、皱褶和破损。
三通、弯头、异径管部位缠绕时应采用专用防腐冷缠带，以保证质量。
聚丙烯胶粘带选用独特的耐紫外线聚丙烯网状增强编织纤维土工布做基材，以丁基橡胶和聚异丁烯等材料，将石油沥青改性后做胶粘层，通过热复合技术制成。
聚丙烯胶粘带热收缩套管用于通信电缆接头密封，为了防止潮气进入电缆缆体内，其密封压力都较小。
粘弹体防腐材料是一种理想的防腐材料，是管道防腐和修复工程中理想的选择，粘弹体材料的使用简便、施工质量易控制。
依据SY/T0414-2017标准，聚烯烃胶粘带特加强级防腐层厚度≥2.0mm的规定，选用聚丙烯胶粘带做施工时，正确选择其型号和施工方式使用是非常重要。
钢构件的法兰部位防腐蚀选用粘弹体防腐材料新工艺，先通过对两片法兰面间隙内加注粘弹体膏，再以外周包复一层粘弹体防腐带，由粘弹体防腐带加具防腐蚀的双重性能。
