共聚物聚烯烃底胶-山东全民塑胶公司

共聚聚烯烃底胶

共聚聚烯烃底胶, 又名：共聚物底胶、聚烯烃接马来酸酐枝胶，俗称：聚乙烯防腐层胶粘剂、防腐热熔胶，是选用国内外聚乙烯塑料对埋地输油、输气、给排水钢质管道进行外防腐2PE结构的底胶，3PE结构的中间胶粘剂，它也可用于其他用途钢材聚乙烯涂层结构中增加附着力。

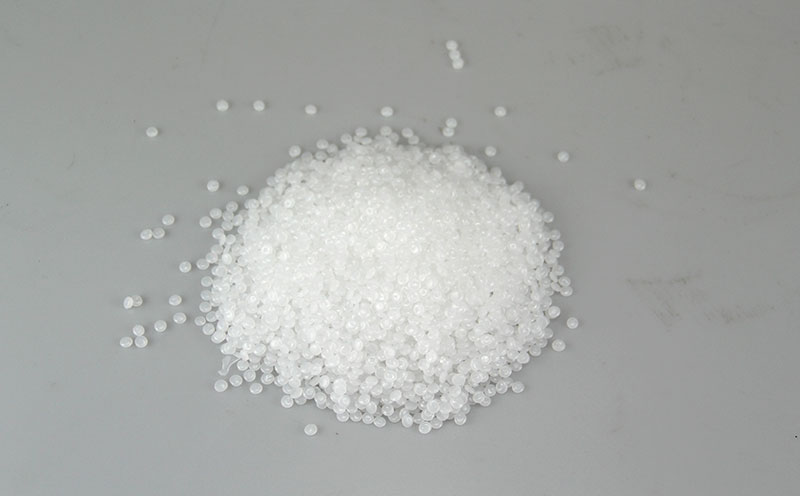

我公司依据GB/T 23257-2017标准要求生产的共聚聚烯烃底胶系马来酸酐接枝聚烯烃共聚物，外观为光亮透明的鱼眼形均匀颗粒，为当前国内新技术新工艺。产品其性能优异、质量稳定，与聚乙烯材料及环氧粉末匹配性优良。产品自投放市场近十以来，深得广大用户好评，并为多项优质工程奠定下坚实的基础，是国内实力共聚聚烯烃底胶生产厂家。

产品特点

1、其活性基团能和环氧树脂形成化学键结合，并能和钢基材形成极性的分子间力结合，其聚烯烃主链和聚乙烯层形成均相熔融结合，因此形成较高的粘接强度。

2、具有良好的物理机械性能、电绝缘性能、抗蠕变性能。

3、具有热塑性塑料相同的加工工艺性能。

4、使用中不开叉、不断带、不粘膜、成型快

性能指标

项目名称		单位	标准值	实测值
外观		∕	颗粒均匀	光亮透明的均匀颗粒
密度		g/cm³	0.92～0.95	0.934
含水率		%	≤0.1	0.03
熔体指数（190℃，2.16kg）		g/10min	≥0.7	1.50
维卡软化点		℃	≥110	119
拉伸强度		MPa	≥17	20
断裂伸长率		%	≥600	650
体积电阻率		Ω·m	≥1.0×10¹³	4.2×10¹³
电气强度		Mv/m	≥25	32
氧化诱导期		min	≥10	22
剥离强度	25℃	N/cm	≥100	≥155
剥离强度	50℃	N/cm	≥70	≥155

使用工艺

1、产品适用于2PE 、3PE防腐结构的挤出缠绕工艺和挤出包覆工艺，也可制成粉末用于粉末喷涂。
2、产品挤出加工建议参数：
温度：加料段150℃～170℃，机头190℃～200℃，压缩段170℃～180℃，适配器200℃～230℃，均化段180℃～200℃，口模190℃～230℃。
挤出机螺杆转速：应根据挤出机的螺杆结构、螺杆长径比、口模系数、熔膜延伸长度（口模与钢管距离）、配套设备、加工速度等条件设定和调整。
3、产品用于2PE防腐结构时，建议钢管加热温度在200℃～230℃间调整。
4、产品用于3PE防腐结构时，钢管加热温度应根据配套环氧粉末的凝胶化时间确定，建议钢管加热温度在150℃～200℃间调整。

包装、运输、存储

1、包装选用纸塑复合防潮袋，净重：25㎏/袋。
2、运输、存储及使用过程中：防潮（若受潮必须经烘干后再用）、防油污、防酸碱、防阳光暴晒，注意明火。
3、保质期限12个月。
